Guía de ingeniería para fabricantes de equipos y clarificación de caldos Evalúe la compatibilidad mecánica, el flujo sostenible, el TMP, el CIP, la recuperación del producto y los requisitos de las pruebas piloto antes del reemplazo. |  |
Solicitar hoja de datos Discuta su aplicación
La clarificación del caldo de fermentación es uno de los pasos más desafiantes en muchos procesos de producción bioquímica, de enzimas, de ingredientes alimentarios y de biotecnología industrial.
Después de la fermentación, la corriente del proceso puede contener microorganismos, sólidos suspendidos, restos celulares, proteínas, metabolitos y otros componentes que deben separarse antes de la purificación posterior.

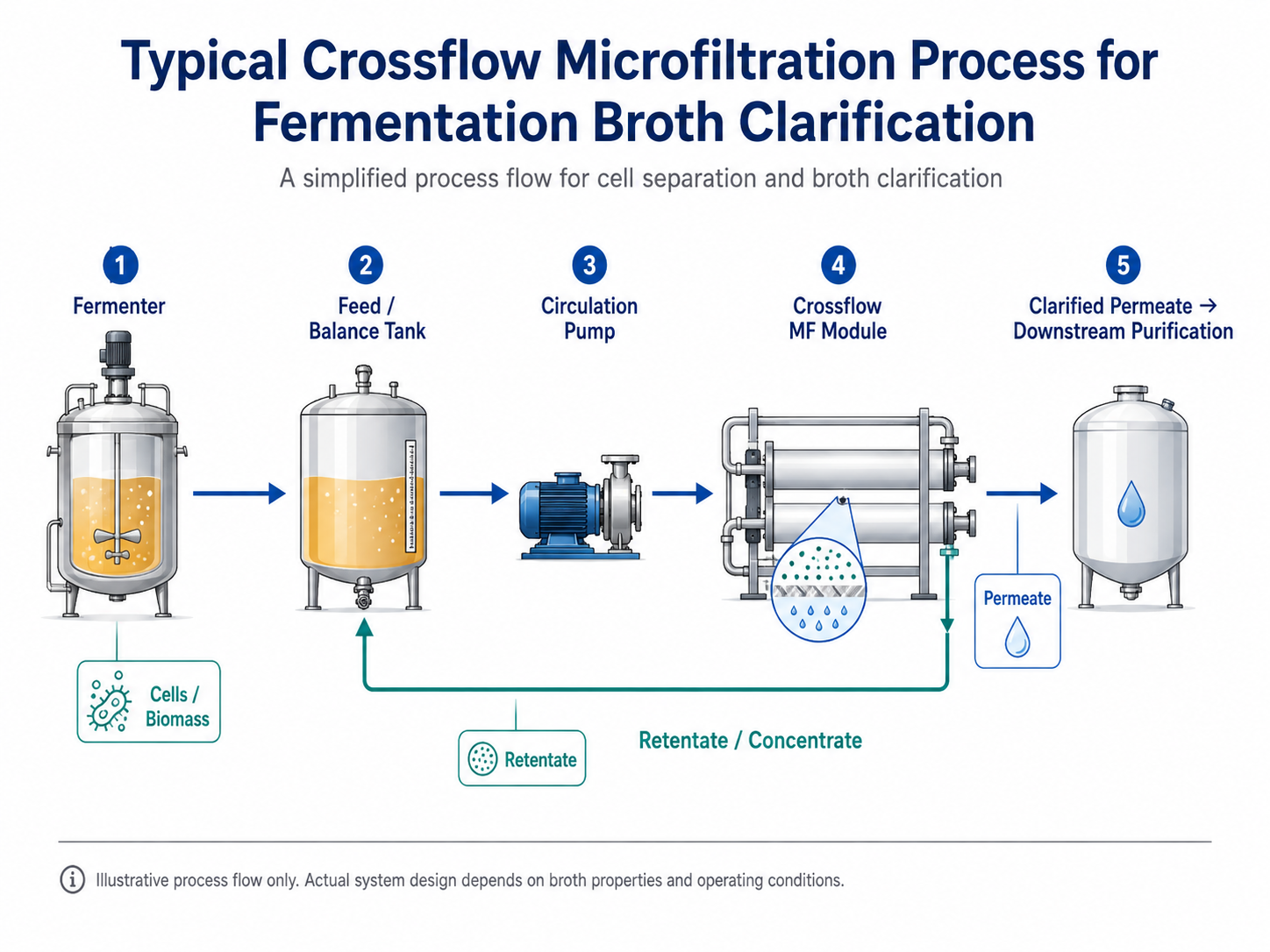

La microfiltración de flujo cruzado se usa ampliamente para este propósito porque permite la separación continua dentro de un sistema cerrado y al mismo tiempo reduce la necesidad de auxiliares de filtración convencionales.
Para los fabricantes de equipos e integradores de sistemas de membranas que ya diseñan sistemas alrededor del Microza UTP-6443 , seleccionar una membrana alternativa no es simplemente una cuestión de encontrar otro módulo con un tamaño de poro nominal de 0,2 μm.
Una membrana de reemplazo debe evaluarse desde tres perspectivas:
Compatibilidad mecánica
Rendimiento del proceso
Compatibilidad de limpieza y funcionamiento.
Esta guía explica los principales factores que los fabricantes de equipos de fermentación y bioprocesos deben evaluar antes de calificar una membrana alternativa.

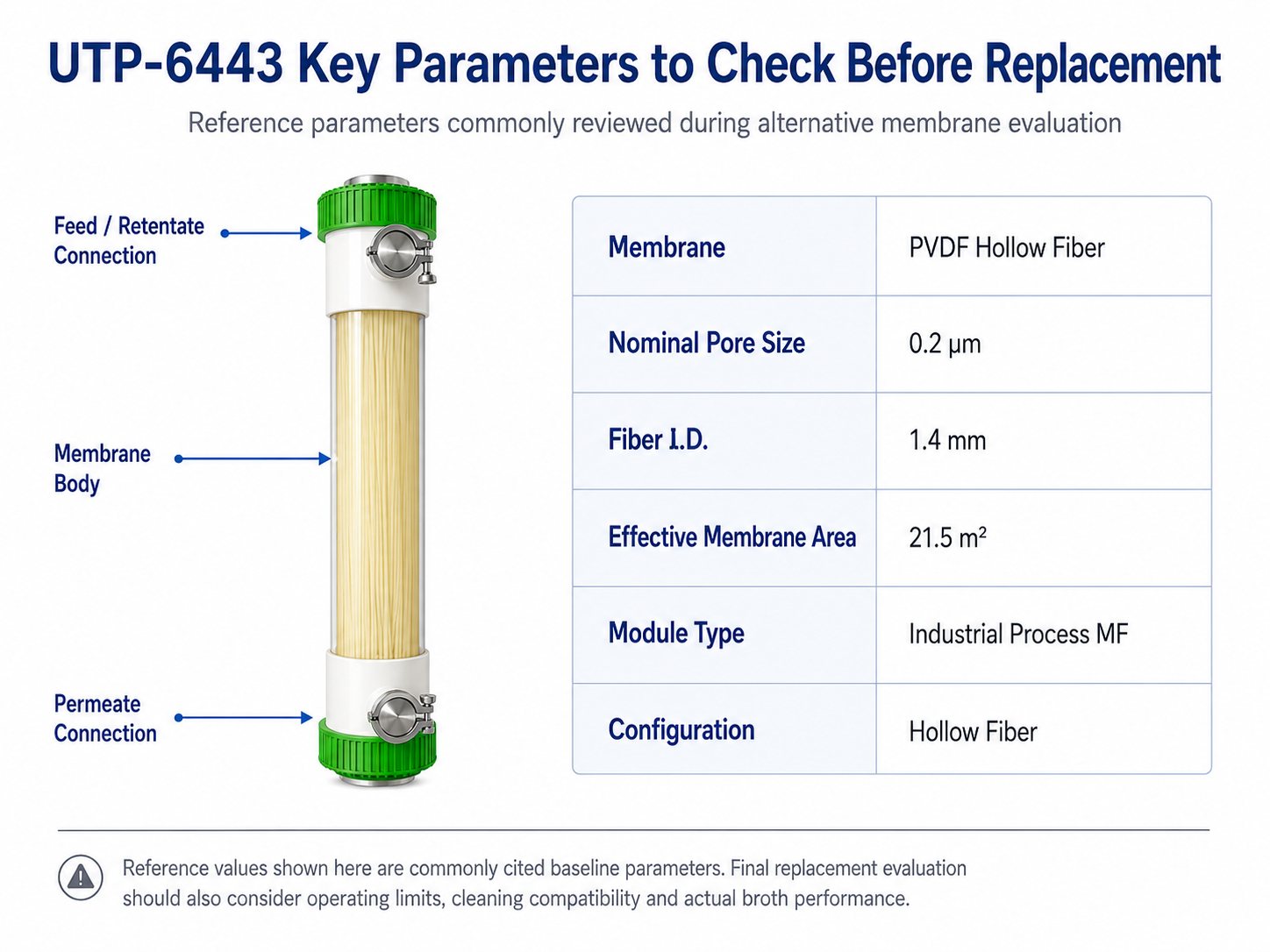

UTP-6443 pertenece a la familia de membranas de microfiltración industrial Microza U-Series.
Según las especificaciones del fabricante disponibles públicamente, el módulo utiliza una membrana de fibra hueca de PVDF , con un tamaño de poro nominal de 0,2 μm , un diámetro interno de fibra hueca de 1,4 mm y un área efectiva de membrana de aproximadamente 21,5 m²..
Estas características hacen que este tipo de módulo de microfiltración de fibra hueca sea relevante para procesos que involucran la separación de microorganismos y sólidos suspendidos de corrientes líquidas.
Las aplicaciones de proceso típicas para membranas MF pueden incluir:
· Clarificación del caldo de fermentación
· Separación de células microbianas
· Recolección y lavado de células
· Producción de enzimas
· Clarificación de ingredientes alimentarios
· Procesamiento bioquímico
· Eliminación de biomasa
· Aclaración del proceso downstream
Sin embargo, la selección de la membrana siempre debe basarse en las características del fluido de proceso real y no solo en el tamaño de los poros.

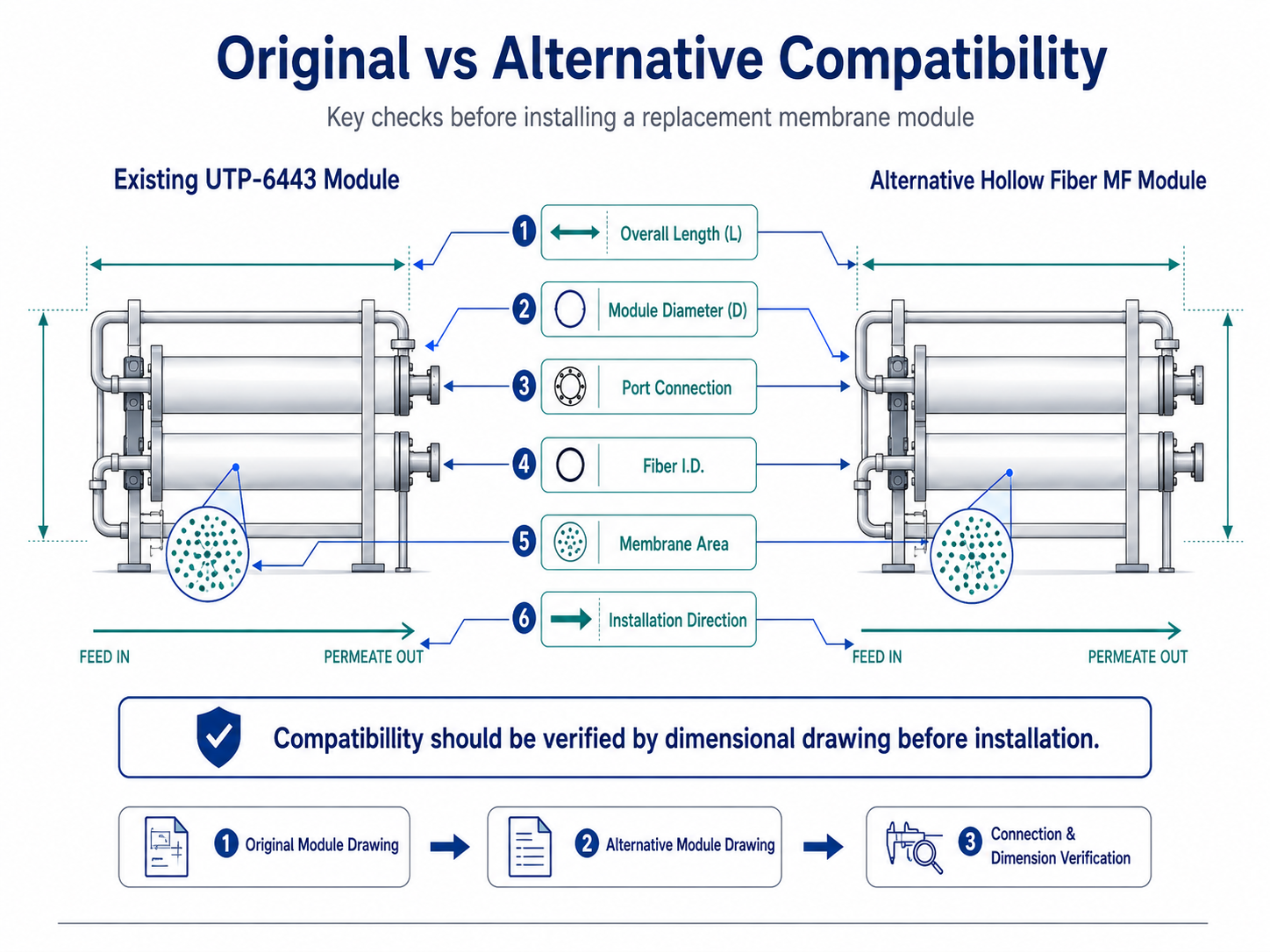

Para un fabricante de equipos, la primera pregunta suele ser sencilla:
¿Se puede instalar el módulo alternativo en la plataforma de filtración existente sin rediseñar el sistema?
Esto debe verificarse antes de realizar pruebas de rendimiento más detalladas.
Parámetro | Por qué es importante |
Longitud total del módulo | Determina la compatibilidad de patines y tuberías. |
Diámetro del módulo | Determina la compatibilidad de montaje y soporte. |
Tipo de conexión | Determina si se requieren modificaciones en las tuberías. |
Posición de conexión | Afecta la instalación y la dirección del flujo. |
Área de membrana | Influye en la cantidad de módulos y la capacidad del sistema. |
Material de la carcasa del módulo | Determina la compatibilidad química y de temperatura. |
Material de junta/sello | Importante para la compatibilidad química CIP |
Peso del módulo | Puede afectar el diseño del soporte antideslizante. |
Una alternativa que requiere una modificación importante de las tuberías puede que ya no sea económicamente atractiva incluso si la membrana en sí cuesta menos.
Por lo tanto, para los sistemas existentes, los fabricantes de equipos deben solicitar un plano de dimensiones antes de aprobar cualquier reemplazo.
Antes de cotizar o realizar una prueba piloto, compare:
Dibujo del módulo original
↓
Dibujo de módulo alternativo
↓
Verificación de conexión y dimensiones
↓
Verificación de instalación de patines existentes

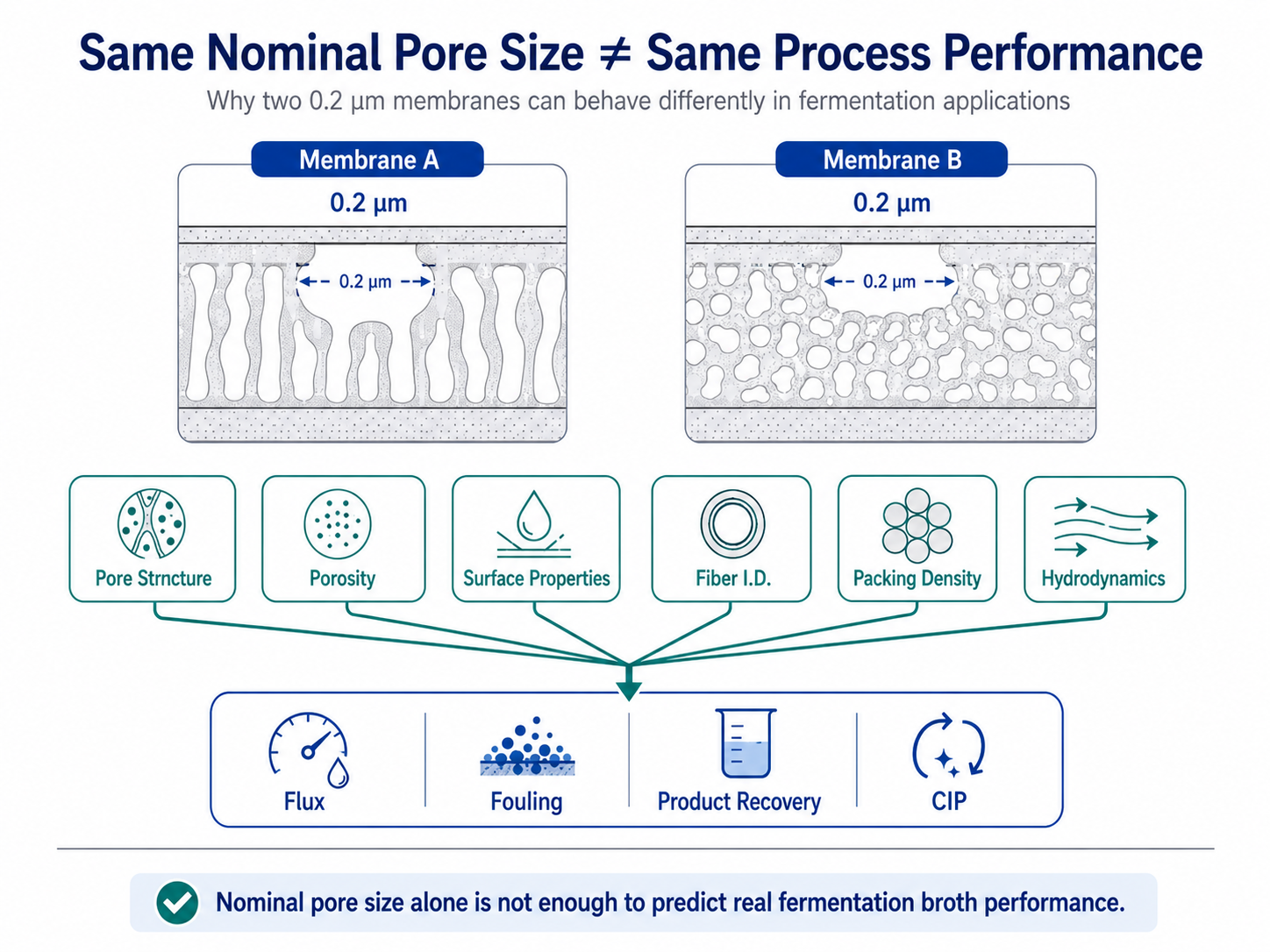

Un error común es asumir:
Membrana de 0,2 μm = otra membrana de 0,2 μm
En aplicaciones de fermentación esto no es suficiente.
Dos membranas con el mismo tamaño de poro nominal pueden comportarse de manera diferente debido a diferencias en:
· Morfología de la membrana
· Porosidad
· Características de la superficie
· Geometría de la fibra
· Diámetro interno de la fibra
· Espesor de la membrana
· Hidrofilicidad
· Densidad de embalaje del módulo
· Distribución de flujo
Estas diferencias pueden influir:
Flujo permeado
Transmisión del producto
Retención celular
Comportamiento sucio
Caída de presión
y
Recuperación de limpieza
Por lo tanto, la equivalencia de la membrana debe demostrarse mediante pruebas de proceso reales.
UTP-6443 tiene un área de membrana relativamente grande dentro de un único módulo de fibra hueca.
Al reemplazar un módulo existente, los fabricantes de equipos deben confirmar si la alternativa proporciona un área de filtración efectiva comparable.
Esto es importante porque el área total de la membrana afecta el tamaño del sistema.
Por ejemplo:
Capacidad requerida del sistema
↓
Objetivo de flujo sostenible
↓
Área de membrana requerida
↓
Número de módulos
Un módulo con un área de membrana significativamente menor puede requerir módulos adicionales para lograr la misma capacidad de producción.
Por el contrario, el área de la membrana por sí sola no determina el rendimiento del sistema.
Para caldo de fermentación, el parámetro más útil es:
en vez de:
Los datos de permeabilidad del agua pura son útiles para el control de calidad, pero no deben usarse directamente para predecir la capacidad de producción del caldo de fermentación.
El flujo sostenible real depende en gran medida de las características del caldo.
El caldo de fermentación puede ser mucho más difícil de filtrar que el agua de proceso ordinaria.
Los fabricantes de equipos deben recopilar información sobre la alimentación antes de dimensionar el sistema de membranas.
Parámetro del proceso | Información requerida |
Tipo de fermentación | Bacterias/levaduras/hongos/otros |
Ubicación del producto | Intracelular o extracelular |
Sólidos suspendidos totales | % o g/L |
Peso de la celda seca | gramos/litro |
Viscosidad | CP |
Temperatura de alimentación | °C |
pH de la alimentación | — |
Volumen de lote | L o m³ |
Tiempo de procesamiento requerido | horas |
Calidad de filtrado deseada | Dependiente de la aplicación |
Producto objetivo | Proteína/enzima/metabolito/ácido orgánico/otro |
Tamaño molecular del producto | Si es relevante |
Productos químicos de limpieza | Tipo y concentración |
Requisito de desinfección | Químico/agua caliente/otro |
Es poco probable que un proveedor de membranas que solo solicita el caudal requerido tenga suficiente información para recomendar condiciones de operación confiables.

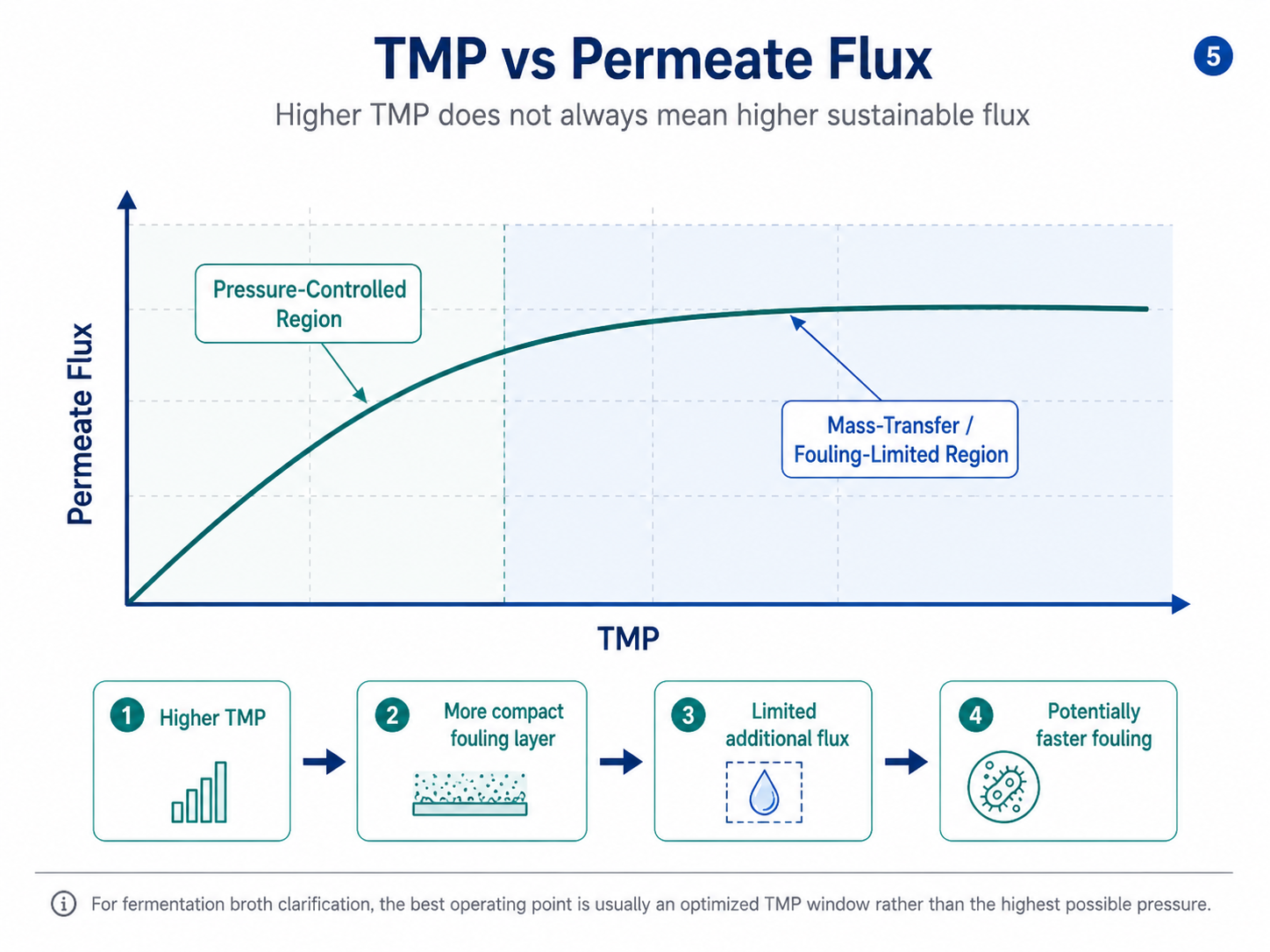

La presión transmembrana, o TMP, es uno de los parámetros operativos clave en la filtración por membrana de flujo cruzado.
Proporciona la fuerza impulsora para la permeación a través de la membrana.
Sin embargo, la filtración del caldo de fermentación a menudo se ve fuertemente afectada por la polarización de la concentración y la formación de capas de torta.
El aumento de la TMP puede aumentar inicialmente el flujo de permeado.
Sin embargo, después de cierto punto, una presión adicional puede comprimir la capa de sólidos acumulada en la superficie de la membrana.
El resultado puede ser:
TMP más alto
→
Capa de suciedad más compacta
→
Flujo adicional limitado
→
Ensuciamiento potencialmente más rápido
Por esta razón, los fabricantes de equipos deben identificar una ventana operativa adecuada en lugar de simplemente operar a la presión más alta permitida.
Por lo tanto, las pruebas piloto deberían registrar:
· Presión de alimentación
· Presión de retenido
· Presión de permeado
· TMP
· Flujo de permeado
· Temperatura de alimentación
· Tiempo de filtración
· Factor de concentración
En la filtración de flujo cruzado, la corriente de alimentación fluye paralela a la superficie de la membrana.
Este flujo tangencial ayuda a reducir la acumulación de sólidos.
Para el caldo de fermentación, la velocidad del flujo cruzado puede influir significativamente:
· Formación de capas de torta
· Polarización de concentración
· Estabilidad del flujo
· Caída de presión
· Consumo de energía de la bomba
Una mayor velocidad de circulación puede mejorar la limpieza de la superficie de la membrana.
Pero también crea desventajas.
Mayor velocidad significa:
bomba de recirculación más grande
·
mayor consumo de electricidad
·
corte potencialmente mayor
Por lo tanto, un fabricante de equipos no debe evaluar una membrana de reemplazo basándose únicamente en la presión máxima.
El sistema debe evaluarse como una combinación de:
Membrana + Bomba + Tuberías + Estrategia de Control + Programa de Limpieza
Esto es particularmente importante para aplicaciones de fermentación y bioprocesos.
A menudo, el objetivo no es simplemente producir agua clarificada.
El filtrado puede contener un producto valioso como:
· Enzimas
· Ácidos orgánicos
· Aminoácidos
· Metabolitos de fermentación
· Proteínas solubles
· Ingredientes alimentarios
· Bioquímicos
Por lo tanto, los fabricantes de equipos deberían evaluar:
¿Cuánto producto objetivo pasa a través de la membrana?
¿Cuánto producto vendible se recupera del lote de fermentación original?
Una membrana que produce un flujo de permeado muy alto pero retiene o adsorbe parte del producto objetivo puede generar un proceso general deficiente.
Por lo tanto, una prueba piloto útil debería comparar ambos:
Rendimiento de la membrana
y
Rendimiento del proceso
El caldo de fermentación puede contener:
proteínas
células
restos celulares
polisacáridos
material coloidal
nutrientes residuales
Estos materiales pueden contribuir al ensuciamiento de la membrana.

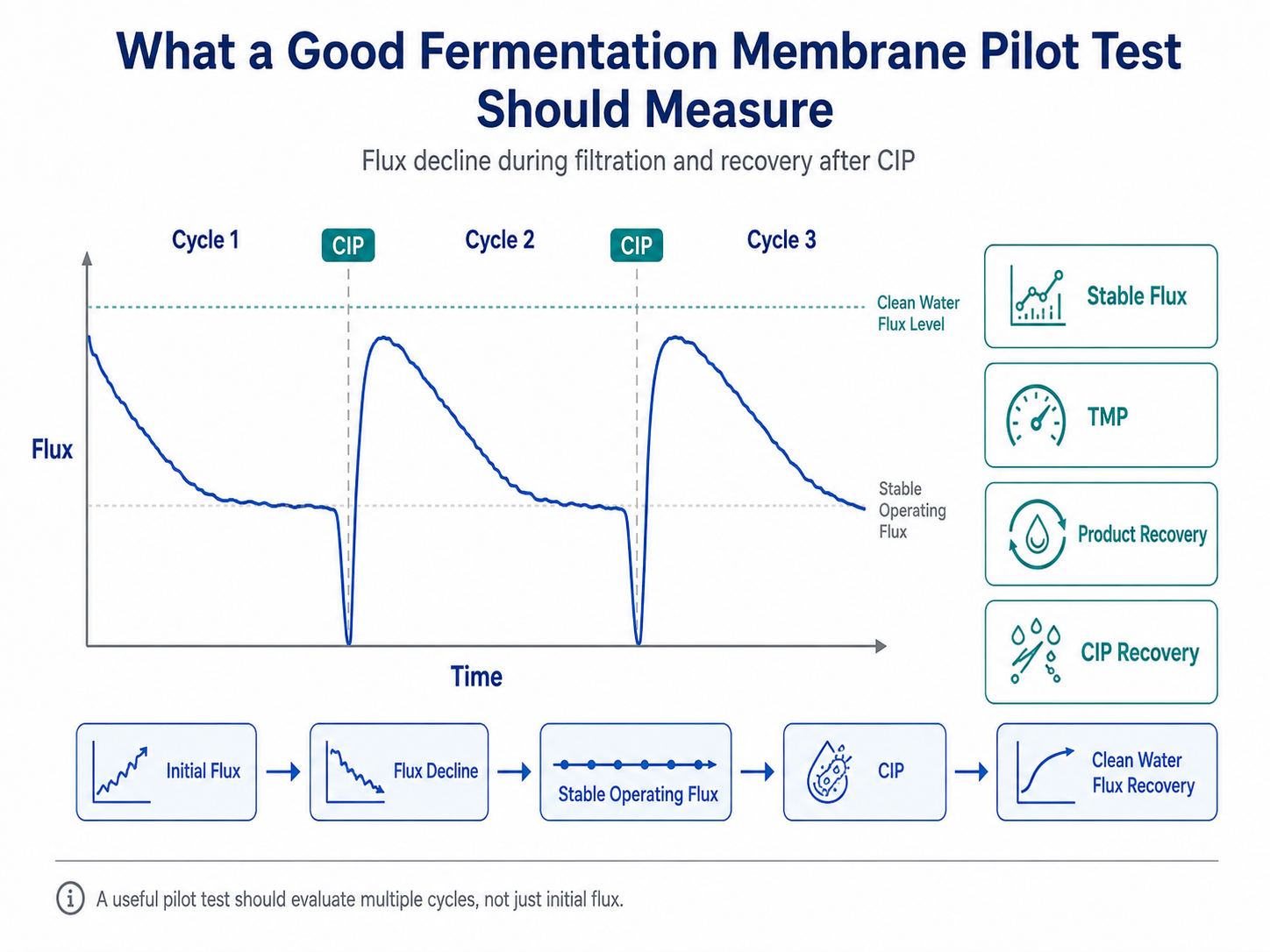

Una evaluación de reemplazo útil debe monitorear el perfil de flujo durante todo un ciclo de filtración.
Flujo inicial
↓
Disminución del flujo
↓
Flujo operativo estable
↓
PIC
↓
Recuperación de flujo de agua limpia
La membrana más valiosa no es necesariamente la membrana con el mayor flujo inicial.
Una membrana con un flujo inicial ligeramente menor pero con una mejor estabilidad a largo plazo y una limpieza más fácil puede proporcionar un costo operativo más bajo durante toda su vida útil.
El equipo de fermentación se limpia con frecuencia.
Por lo tanto, la compatibilidad química de la membrana puede ser tan importante como el rendimiento de la filtración.
Los fabricantes de equipos deben solicitar al proveedor de membranas que proporcione información clara sobre la compatibilidad con:
· Hidróxido de sodio
· Productos químicos de limpieza ácidos
· Agentes oxidantes, en su caso
· Productos químicos desinfectantes
· Temperatura de limpieza
· pH de limpieza
· Concentración química máxima
· Duración de la limpieza
Nunca asuma que dos membranas de PVDF tienen exactamente los mismos límites de limpieza.
La carcasa de la membrana, el material de encapsulado, las juntas y otros componentes del módulo también deben resistir el procedimiento de limpieza.
¿Qué concentración de NaOH está permitida?
¿Qué concentración de ácido está permitida?
¿Cuál es la temperatura máxima de limpieza?
¿Cuánto tiempo puede permanecer la membrana en la solución limpiadora?
¿Puede el módulo tolerar ciclos de limpieza repetidos?
¿Qué recuperación de la permeabilidad del agua limpia debería esperarse después del CIP?
Las dimensiones mecánicas pueden ser idénticas mientras que el entorno operativo permitido es diferente.
Antes de aprobar un reemplazo, compare:
Parámetro | Módulo Original | Módulo alternativo |
Material de membrana | PVDF | PVDF |
Tamaño nominal de poro | 0,2 µm | 0,2 µm |
Identificación de fibra | 1,4 milímetros | 1,4 milímetros |
Área de membrana efectiva | 21,5 m² | 21,5 m² |
Temperatura máxima de funcionamiento | 60-65 ℃ | 60-65 ℃ |
Tolerancia al agua caliente | 65℃ | 65℃ |
Rango de pH de funcionamiento | 2-12 | 2-12 |
Material de la caja del módulo | polisulfona | polisulfona |
Conexiones | comprobar dibujo | Mismo |
Esta comparación debe completarse antes de que la membrana alternativa se describa como un reemplazo directo.
Para los fabricantes de equipos, la pregunta correcta no es:
"¿Se ve igual?"
Es: '¿Puede funcionar de forma segura en nuestras condiciones de proceso validadas?'
El diámetro interno de la fibra es particularmente relevante cuando se procesa caldo de fermentación viscoso o con alto contenido de sólidos.
Los canales de flujo más pequeños pueden aumentar la caída de presión y aumentar el riesgo de bloqueo del canal.
Los canales de flujo más grandes pueden mejorar el manejo de alimentaciones con alto contenido de sólidos, aunque el área de la membrana y la densidad del empaque pueden cambiar.
Por lo tanto, los fabricantes de equipos deberían evaluar:
Viscosidad de alimentación
concentración de sólidos
diámetro interno de la fibra
caudal del módulo
caída de presión
como un solo sistema.
La selección de la bomba debe basarse en las características hidráulicas completas del circuito de filtración en lugar de basarse únicamente en la presión de la membrana.
Para la biotecnología industrial y las aplicaciones relacionadas con la industria farmacéutica, los fabricantes de equipos pueden requerir más documentación que los clientes del tratamiento de agua industrial en general.
Dependiendo de la aplicación, los clientes podrán solicitar:
· Pruebas de integridad del módulo
· Pruebas de presión en fábrica
· Declaración de materiales
· Trazabilidad de lotes
· Certificado de Análisis
· Certificado de Conformidad
· Información del material de la membrana
· Registros de inspección de calidad
· Trazabilidad de los envases
· Documentación de contacto con alimentos
· Documentación reglamentaria, cuando corresponda
La documentación requerida depende del proceso real y del entorno regulatorio.
Un proveedor de membranas alternativo debería distinguir claramente entre:
Documentos disponibles como validación estándar y específica de la aplicación que debe realizar el fabricante del equipo o el usuario final.
Para aplicaciones de caldo de fermentación, se recomienda encarecidamente realizar pruebas piloto.
El caldo real puede variar significativamente entre los diferentes procesos de fermentación.
Un procedimiento de calificación práctica es:
Características del caldo, tamaño del lote, producto objetivo y condiciones operativas existentes.
Dimensiones, conexiones, material de la carcasa y método de instalación.
Confirmar la viabilidad de la separación y el paso del producto.
Mida el flujo sostenible, TMP, las condiciones de circulación y la caída de presión.
Compare el alimento, el permeado y el concentrado.
Determinar si la permeabilidad se puede restaurar de manera efectiva.
Evalúe la estabilidad del rendimiento en lugar de una breve prueba de filtración.
Determine el área de la membrana, la cantidad de módulos, la capacidad de la bomba de circulación y el tamaño del sistema de limpieza.
Un programa exitoso de reemplazo de membranas debe basarse en datos y no en suposiciones.
Antes de calificar una alternativa a UTP-6443, solicite al menos la siguiente información:
· Plano acotado
· Plano de conexión
· Material de la membrana
· Material de la carcasa
· Diámetro interno de la fibra
· Tamaño nominal de poro
· Área efectiva de la membrana
· Presión máxima de funcionamiento
· TMP máxima
· Temperatura máxima de funcionamiento
· Temperatura de limpieza
· Rango de pH de funcionamiento
· Compatibilidad química
· Permeabilidad al agua pura
· Condiciones de flujo cruzado recomendadas
· TMP operativo recomendado
· Datos típicos de aplicación de fermentación, si están disponibles
· Información de recuperación de limpieza
· COA o informe de inspección
· Método de prueba de integridad
· Declaración de materiales
· Trazabilidad de lotes
· Documentos de cumplimiento relevantes
· Disponibilidad del módulo piloto
· Pruebas de muestra
· Asistencia de ampliación
· Recomendaciones del PIC
· Soporte para resolución de problemas
El precio de la membrana sólo debe compararse después de haber considerado estos factores técnicos.
Puede valer la pena evaluar una membrana alternativa tipo UTP-6443 cuando un fabricante de equipos o un usuario final busca:
· Un proveedor de membranas de segunda fuente
· Costo reducido de reemplazo de membrana
· Menor tiempo de entrega
· Cantidades de pedido más flexibles
· Suministro de membranas OEM
· Opciones de membranas de marca privada
· Disponibilidad de reemplazo a largo plazo
· Soporte técnico para sistemas de filtración existentes.
Sin embargo, un reemplazo exitoso requiere más que compatibilidad dimensional.
Para la clarificación del caldo de fermentación, se debe evaluar la alternativa como parte del proceso completo.
Reemplazar un módulo de membrana dentro de un sistema de filtración de fermentación existente debe abordarse como un proyecto de calificación de ingeniería en lugar de una simple sustitución de compra.
Para los fabricantes de equipos, las preguntas más importantes son:
¿El módulo encaja físicamente?
¿Puede manejar las condiciones de operación requeridas?
¿Puede mantener un flujo sostenible con el caldo de fermentación real?
¿El producto objetivo pasa con la recuperación requerida?
¿Se puede restaurar el rendimiento de la membrana después del CIP?
¿Puede el proveedor proporcionar módulos y documentación técnica consistentes?
Si estas preguntas se responden mediante pruebas adecuadas, una membrana alternativa puede proporcionar a los fabricantes de equipos una flexibilidad adicional en la cadena de suministro y al mismo tiempo mantener la confiabilidad del proceso.
Proporcionamos módulos de microfiltración de fibra hueca de PVDF para aplicaciones de fermentación industrial, filtración de ingredientes alimentarios y bioprocesos.
Para un sistema existente basado en UTP-6443, envíenos la siguiente información:
· Modelo de membrana existente
· Número de módulos instalados
· Producto de fermentación
· Concentración de sólidos de alimentación
· Viscosidad de alimentación, si está disponible
· Temperatura de funcionamiento
· PTM actual
· Flujo de circulación actual
· Flujo de permeado actual
· Procedimiento PIC
· Tiempo de procesamiento por lotes requerido
Nuestro equipo técnico puede revisar las condiciones de funcionamiento y determinar si un módulo alternativo es adecuado para una evaluación adicional.
Solicitar revisión de compatibilidad
Microza® y UTP-6443 son marcas comerciales/designaciones de productos de sus respectivos propietarios. Las referencias se utilizan únicamente para identificar los requisitos de evaluación de compatibilidad y reemplazo. No estamos afiliados ni respaldados por el fabricante original a menos que se indique expresamente.
